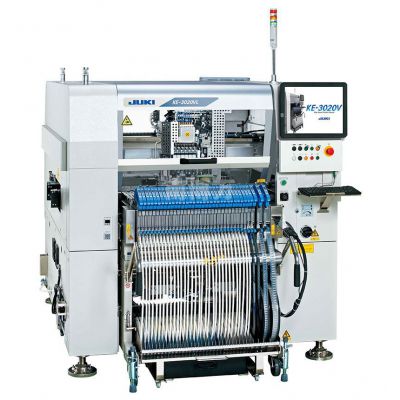

高速通用多功能貼片機 JUKI KE-3020V

***電動式供料器通用新機型

KE-3020V: JUKI研發的第7代模塊化貼片機，代表了***的***科技�！癒E-3020V”是在KE系列中***代支持芯片和IC貼片使用電動供料器的機型。KE-3020V同時支持TEF電動供料器和CTF / ATF機械供料器，使用新上市的EF08HD“電動式雙軌帶式供料器”，使可貼裝元件的種類最多可達到160種，是以往機型的2倍，從而可大幅度地減少了換料次數，大幅減少了換線時間，提高了生產效率。

規格

操作系統

WINDOWS XP (中文、日文、英文四種語言切換）

基板尺寸

M 型基板 (330×250mm)

L 型基板 (410×360mm)

L-Wide型基板（510×360mm）（選購項）

XL 型基板 (610×460mm)

長尺寸基板（L型基板規格）800×360mm

長尺寸基板（L-Wide型基板規格）1,010×360mm

長尺寸基板（XL型基板規格）1,210×560mm

貼裝元件高度

12mm / 20mm / 25mm

貼裝元件尺寸

鐳射激光識別

0402（英制01005）芯片～□33.5mm

圖像識別（標配多吸嘴圖像識別功能MNVC）

標準像機：3mm～74mm方形元件、或50×150mm

精密像機：1.0×0.5mm～□48mm、或24×72mm

貼裝速度

最片元件（條件）：0.172秒/芯片（20,900CPH)

MNVC IC（條件）：9,470CPH

貼裝精度

鐳射激光識別：±0.05mm(±3σ）

圖像識別：±0.03mm(±3σ）

裝著元件種類

最多160種（換算成8mm紙帶，電動雙軌帶式供料器時)

裝置尺寸(W*D*H)

M基板用：1,500×1,580×1,500mm

L 基板用：1,500×1,690×1,500mm

L-Wide基板 ：1,800×1,690×1,500mm

E基板用：2,131×1,890×1,500mm

裝置重量：

M型基板 約1,850Kg

L型基板 約1,950Kg

XL型基板 約2,250Kg
