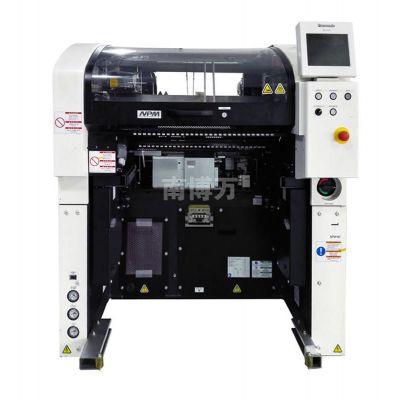

松下貼片機NPM-TT2產品參數:

機種名:NPM-TT2

PC基板尺寸:

單軌式:L50mmW50mm~L510mmW590mm

雙軌式:L50mmW50mm~L510mmW300mm

M基板尺寸:

單軌式:L50mmW50mm~L510mmW510mm

雙軌式:L50mmW50mm~L510mmW260mm

基板替換時間

單軌式:4.0s(在基板反面沒有搭載元件時)

雙軌式:0s循環時間為4.0s以下時不能為0S。

電源:三相AC200,220,380,400,420,480V  2.5kVA

空壓源:Min.0.5MPa、200L/min(A.N.R.)

設備尺寸:W1300mmD2798mmH1444mm

重量:2690kg(只限主體:因選購件的構成而異。)

貼裝頭:8吸嘴貼裝頭(搭載2個貼裝頭時)

貼裝速度  PC尺寸:36000cph(0.1s/芯片)

               M尺寸:34920cph(0.1s/芯片)

貼裝精度(Cpk≥1):±40μm/芯片,±30μm/QFP 12mm~32mm,±50μm/QFP 12mm以下

元件尺寸:0402芯片6~L32mmW32mmT12mm

元件供給 編帶 編帶寬:4~56/72mm

貼裝頭:3吸嘴貼裝頭5(搭載2個貼裝頭時)

貼裝速度  PC尺寸:14400cph(0.25s/芯片) 11800cph(0.31s/QFP)

               M尺寸:13968cph(0.26s/芯片)  11446cph(0.32s/QFP)

貼裝精度(Cpk≥1):±40μm/芯片  ±30μm/QFP

元件尺寸:0603芯片~L150mmW25mm(對角152)T30mm

元件供給 編帶 編帶寬:4~56/72/88/104mm

元件供給 編帶:前后托盤供料器規格:Max.52連

               前后交換臺車規格:Max.120連

              (編帶寬度:4/8mm薄型單式供料器以及雙式編帶供料器、小卷盤)

         桿狀:前后托盤供料器規格:Max.6連

               前后交換臺車規格:Max.14連

         托盤:Max.40枚(前側供給部:Max.20枚+后側供給部:Max.20枚)

松下貼片機NPM-TT2機器特點:

一、基本規格

1、能夠直接連接于NPM-D3/W2

   (通過于連接于NPM-D3/W2,實現高度單位面積生產率和通用性兼?zhèn)涞纳�產線構成直接連接NPM-W2時,需要M尺寸雙軌傳送帶(選購件)。)

2、貼裝頭(8吸嘴貼裝頭、3吸嘴貼裝頭)

   (可以選擇具有通用性的8吸嘴貼裝頭或者具有異型元件能力的3吸嘴貼裝頭)

3、供給部的規格能夠選擇.變更

   (通過重組托盤供料器/交換臺車,實現可以對應元件供給形態的生產線構成)

4、采用多功能識別相機

   (元件高度方向的識別檢查實現高速化,能夠進行異型元件的穩實高速實裝)

5、交替實裝.獨立實裝對應

   (能夠選擇對應生產基板的實裝方式)

二、生產率/機種切換性

1、多功能識別相機

   搭載了與NPM-D3/W2相同的多功能識別相機。另外。包括檢測高度方向的元件狀態,識別速度實現高速化。

2、完全獨立實裝的高生產率

   實現托盤元件的獨立實裝。通過3吸嘴貼裝頭提高中型、大型元件實裝的速度。改善生產線整體的產量。

3、支撐銷自動更換功能(選購件)

   支撐銷的位置更換作業自動化,為實現不停機切換機種、省員工化、防止操作錯誤做貢獻。

三、通用性

1、供給部切換對應(選購件)

   在客戶處可以進行托盤供料器和17連整體交換臺車的切換,能夠進行對應元件供給形態的設備構成。

2、大型元件對應

   能夠進行各種大型異型元件的實裝。

3、轉印單元(選購件)

   在后部供料器固定13站處搭載通用型轉印單元,可以進行PoP元件(編帶、托盤)等轉印實裝。
